SESIÓN 4

En la cuarta  sesión de clases el tema que expuso el profesor fue acerca de los exámenes  radiograficos simples, y me hice la siguiente pregunta ¿en que consiste exactamente una radiografía simple?. El profesor expuso una información y aun quedaba mucho más por saber, entonces en la visita que hicimos al hospital de Dos de Mayo, la información se complementó un poco más y aún así para presentar el informe tenia que investigar muchos mas en diversas fuentes que nos facilita la tecnología hoy en día. A continuación un resumen de todo lo aprendido

📌Fundamentos de los exámenes radiográficos simples

📍HISTORIA DE LA RADIOGRAFÍA
La radiografía también conocida como como "rayos X" es una de las primeras imágenes medicas. Esto se debe gracias al descubrimiento de los rayos X que fue descubierta por el físico alemán Wilhelm Roentgen Conrad el 8 de noviembre de 1895. La primera radiografía fue la mano de su esposa y desde entonces ha ido mejorando y en constante avance que hoy en día la radiología abarca muchas áreas



📍EXÁMENES RADIOGRÁFICOS SIMPLES
Las radiografías muestran la anatomía del cuerpo humana en escalas de grises. Estos grises son más oscuros en las áreas que no absorben bien la radiación y mas claros en áreas densas como (huesos)
 que absorben bien la radiación.

📍RADIOGRAFÍA CONVENCIONAL
El adjetivo convencional lo usamos para referirnos a las técnicas tradicionales mas antiguas usadas en la obtención de imágenes en una modalidad dada. En general. se usa cuando se refiere a las técnicas que usan rayos X con películas radiográficas.
Los rayos X son ondas electromagnéticas. Deben ser producidos artificialmente mediante una instalación y dispositivos apropiados. Se producen mediante el bombardeo de un blanco de cualquier material, con partículas (electrones) de elevada energía cinética o gran velocidad. Cuando un haz de electrones de gran velocidad impacta contra un objeto cualquiera (blanco) se produce radiación electromagnética de 2 tipos: infrarroja (calor) y la conocida como rayos X. Estos se producen dentro de la instalación del tubo de rayos X, cuya función es la de acelerar los electrones producidos en el catado, para hacerlos chocar contra el material del blanco.




📍EQUIPAMIENTO

💜Cabezal: Tubo de rayos X., circuito de alta y baja tensión



💜Brazo articulado: Proporciona movimiento al cabezal.
💜Soporte: Fija el equipo.
💜 Panel de control: Nos permite manejar el equipo.
💜Regaladores de voltaje: Mantiene constante la actividad de corriente.
💜Consola de control: Es la parte del aparato de rayos X que permite controlar la intensidad de la corriente y la tensión del tubo de rayos y se pueda obtener de buena calidad.
💜Sección de alta tensión: Este es un trasformador elevador, lo que quiere decir que el voltaje secundario es mayor que el primario.
💜Los chasis radiográficos: Es una estructura rígida, con forma de caja plana en cuyo interior, se coloca la película radiográfica.
💜Las películas radiográficas: Al momento de que la radiación incide sobre el paciente carece de información pero a su salida, contiene ya la información deseada en formas de distintas intensidades de fotones de rayos X. Esta información es captada por una película, que es el receptor final de la información radiográfica.
💜El cuarto oscuro y el proceso de la película radiográfica: Es un lugar donde se realiza el procesado de la imagen latente para transformarla en imagen visible.


Al día siguiente, en la visita guiada..
En el hospital de Dos de Mayo encontramos este equipo que se encontraba en mantenimiento pues tenia algunos problemas, los demás equipos que están en fotos también son parte del equipamiento de la radiografía convencional. La Lic. Natalia nos proporcionó una información valiosa acerca de estos equipos y también hizo una comparación entre la radiografía convencional y la radiografía digital. Y para presentar mi informe tuve que hacer una comparación y buscar mucho mas información lo que me permitió diferenciarlos y tener un poco mas de conocimiento entre estos tipos de diagnósticos,








📍RADIOGRAFÍA DIGITAL
Es una combinación de los factores tradicionales de la radiología convencional:
-Tamaño del punto focal.
-Factores geométricos.
-Factores de movimiento.
Hace referencia a un amplio conjunto de sistemas de adquisición, tratamiento, procesamiento, transmisión, archivo y visualización de información radiológica.
Existen factores que determinan la calidad de imagen:

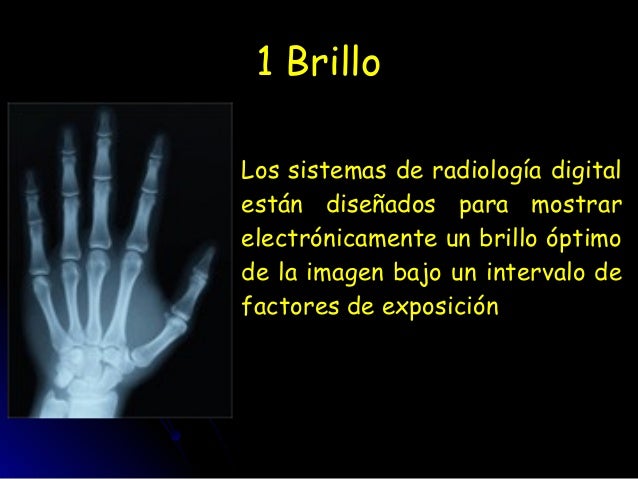

-Brillo: Las variaciones de los mAs no tienen efecto de control sobre el brillo de las imagenes digitales.


-Contraste: Mayor resolucion de contraste (4 veces mas que que la Rx convencional)

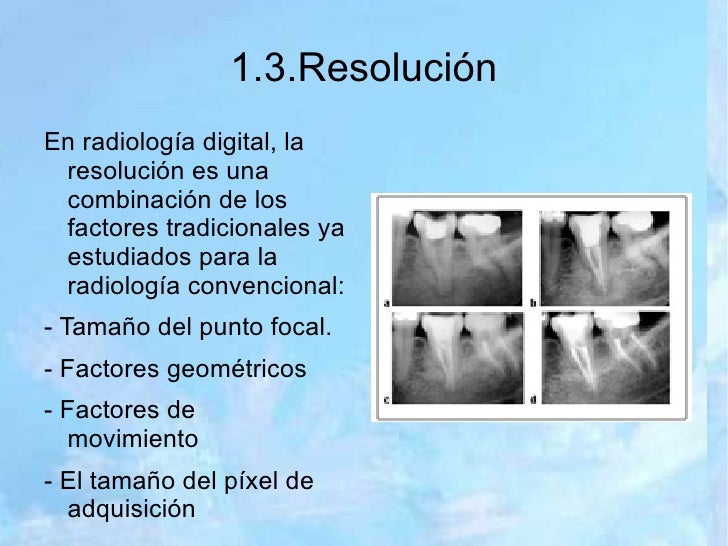

-Resolución: El tamaño del pixel de adquisición. Es propio de cada detector de imágenes digitales.



-Distorsión: Mala representación del tamaño o de la forma del objeto cuando es proyectado en los medios de registros radiográficos
-Indice de exposición
-Ruido: En una imagen radiográfica, esto implica la observación de una imagen de aspecto granuloso. En los sistemas digitales ademas interviene la intensidad de la señal.
 📍EQUIPAMIENTO




Este es un equipo de radiografía digitaldel hospital de Dos de Mayo.

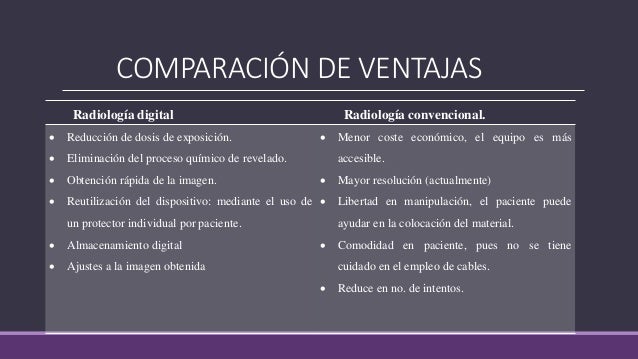

Este cuadro me permitió identificar de manera más rápida la diferencia que hay entre la radiografía convencional y digital. Y tanto la clase como la visita guiada me facilitaron identificar los conceptos de radiografía simple. Ambos son tan importantes en el diagnósticos de imagen con ventajas y desventajas en medio.
📍Las contra indicaciones son:
-Embarazo



📍APLICACIONES
✔Emergencias
✔Neumología
✔Medicina física
✔Oncología
✔Pediatría
✔Traumatología
✔Neurología

La información de este tema es bastante amplio, encontré muchas fuentes que me ayudaron en la redacción de mi informe y más aún en el enriquecimiento de los aprendizajes. Me fascina saber que tanto poder tienen los rayos X que nos permite visualizar estructuras del interior del cuerpo para el diagnostico de cualquier patología. Y a seguir aprendiendo que hay mucho por conocer y explorar.
